| CBF-E5 系列齒輪油泵殼體采用高強度鋁合金材料，內部結構使用了軸向間隙浮動補償、徑向平衡、DU自潤滑等多項先進技術。它具有容積效率高、壓力高、噪音低、抗振性強、壽命長等特點。廣泛應用于叉車、裝載機、挖掘機、起重機、壓路機等工程機械以及礦山、輕工、環衛、農機等行業。
型號說明
① 產品代號
② 壓力等級 E:16MPa
③ 齒輪模數 5
④ 公稱排量 (mL/r)
⑤ 安裝形式 A: 菱形法蘭
⑥ 油口形式 L: 螺紋聯接
⑦ 軸伸形式 P: 平鍵 H: 矩形花鍵
⑧ 旋 向 L: 左旋 （逆時針） R:右旋 （順時針）（省略）

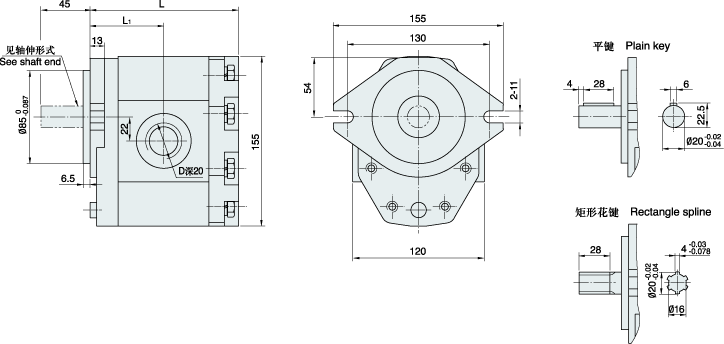

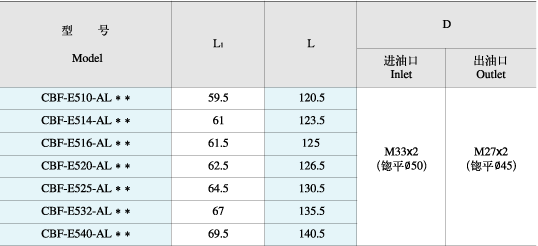

外 形 圖
使用說明
一、工作介質
1、推薦選用L-HM46(夏季)，L-HM32(冬季)或相近粘度的液壓油。
2、工作油溫范圍-20 oC~80 oC。
3、系統清潔度直接影響液壓元件的可靠性，加油前，油箱、管路應充分清洗，一般泵吸入側常用過濾精度
100目的濾油器（其額定通流量應不小于泵流量的兩倍），回油管路接過濾精度不低于 25um的濾油器。
二、安裝、使用注意事項
1、油泵啟動前應仔細檢查進出油口、旋轉方向是否與標牌指示方向一致，切勿逆向旋轉。
2、泵傳動軸與原動機輸出軸之間應采用撓性聯軸節聯接，其不同軸度不大于0.1mm。
3、應保證泵軸不承受徑向力、軸向力和彎矩。安裝時，軸應緩慢導入，切勿強行敲打，軸向碰撞，否則將
對泵造成嚴重?fù)p壞。
4、泵的吸油高度不大于0.5m。
5、進油口連接法蘭處嚴禁磕碰。結合面、接頭必須嚴格密封，以防漏氣，否則會引起噪聲、振動、產生泡
沫等異�，F(xiàn)象，降低齒 輪泵壽命。
6、齒輪泵吸油管的通徑應保證油的流速小于1.5m/s 。
|
